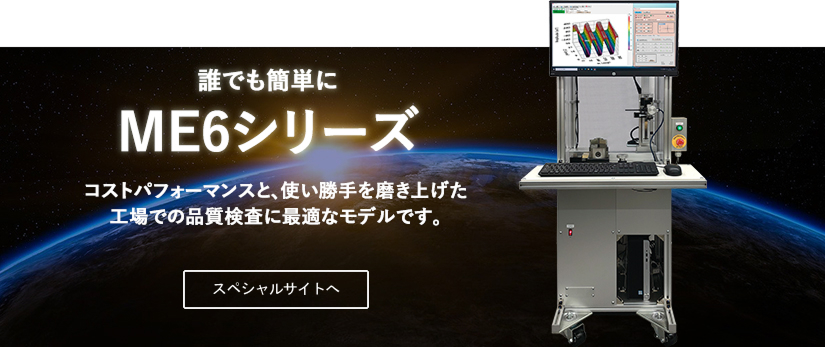

オールインワンマグネットアナライザー ME6シリーズ
誰でも簡単に
オールインワンマグネットアナライザー
日々繰り返される品質検査の労力を最小限に
ME6シリーズは、
工場での品質検査に最適なマグネットアナライザーで、
コストパフォーマンスと、使い勝手を磨き上げたモデルです。
主に、円筒形マグネットやディスク型マグネットの磁束密度波形の集録・検査にご使用いただけます。
「誰でも簡単に」
測定プロファイルを開いて、スタートをクリックするだけ。あとは自動で磁気センサが移動して測定、集録、判定、保存を行います。
スペック表
| 型式 | ME6-XZR | ME6-XR | ME6-ZR | ME6-0R | |
|---|---|---|---|---|---|
| 自動移動機構 | 左右・上下・回転 | 左右・回転 | 上下・回転 | 回転 | |
| 回転分解能 | 0.02°(18000P / rev) | ||||
| 回転位置決め精度 | ±30秒以下(無負荷同一方向回転) | ||||
| Ｘ軸ストローク / 分解能 | 130ｍｍ / 0.001mm | ー | ー | ||
| Ｚ軸ストローク / 分解能 | 130ｍｍ / 0.001mm | ー | 130ｍｍ / 0.001mm | ー | |
| 手動メカニカルステージ | XYZ各軸±30mm | ||||
| 対応ワーク | 円筒形 最大Φ150mm | ||||
| チャック把握可能軸径 | 外径把握 Φ1～Φ32mm 内径把握 Φ12～Φ70mm |
||||
| 集録データ | 1軸磁気センサ：Bx 3軸磁気センサ：Bx,By,Bz |
||||
| 自動計算データ | 位置座標(X,Y,Z)、3軸合成値、偏角(θxy,θxz,θyz)、伏角 | ||||
| 測定精度 | 読取値の±0.5％±0.3mT | ||||
| 測定範囲 | 1軸磁気センサ：±0.1mT～±2000mT 3軸磁気センサ：2T仕様 ±0.1mT～±2000mT 3磁気センサ：200mT仕様 ±0.04mT~±200mT |
||||
| 入力電源 | AC100±10% 50/60Hz 3A | ||||
